Wireshark诊断视频流卡顿:RTSP/RTP/RTCP协议分析及延迟优化实战

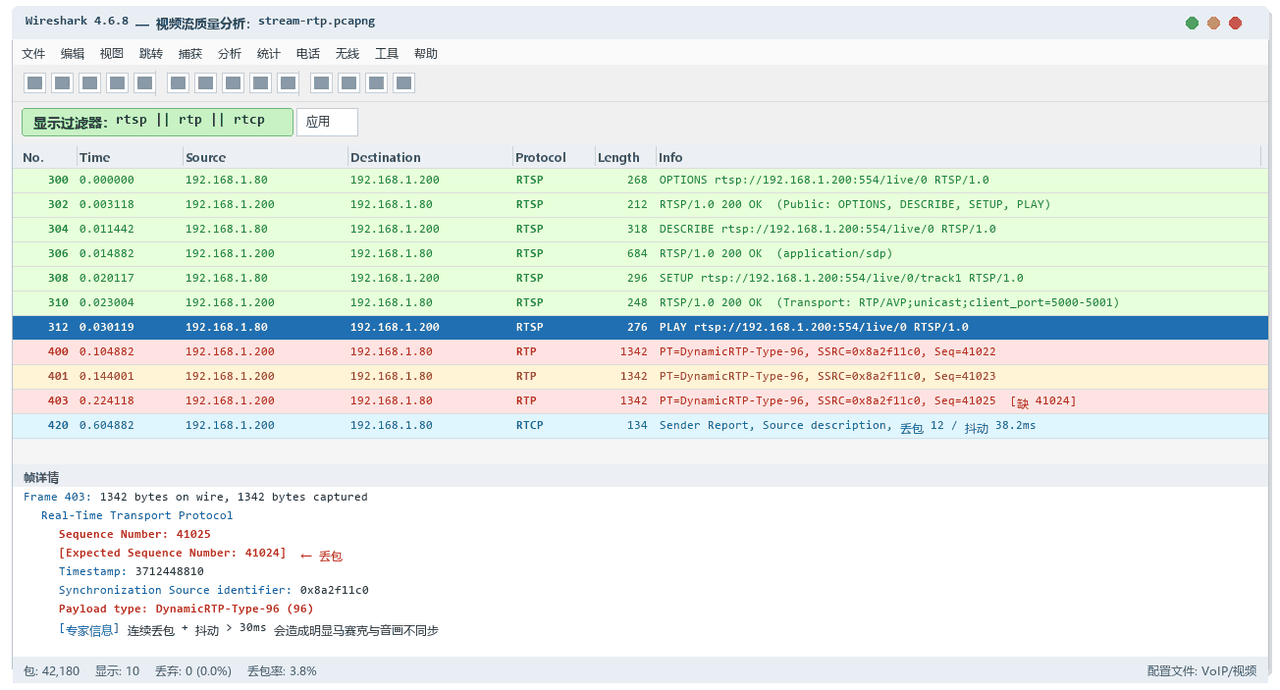

Wireshark 分析 RTSP 信令与 RTP 流丢包抖动
RTP 序号跳变即丢包:Seq 从 41023 直接到 41025

业务痛点:视频监控、直播、视频会议中常见的卡顿、花屏、延迟高问题,需要精准定位是网络问题还是服务端问题 。

流媒体核心概念速查

术语说明
RTSP流媒体会话控制协议,负责建立与控制播放(DESCRIBE/SETUP/PLAY)
RTP实时传输协议,承载音视频负载,自带序列号与时间戳
RTCPRTP 控制协议,周期反馈丢包/抖动/延迟质量报告
Jitter包到达时间的波动,过大会导致 jitter buffer 欠载
MOS1-5 分的主观语音/视频质量评分,4.0 以上为良好

本文适合直播/点播平台的运维与测试工程师、音视频客户端开发者。文中三图对齐法与信令/媒体分层思路同样适用于 WebRTC 场景的初步定位。建议准备一段可复现卡顿的测试流(限速模拟丢包),按文中步骤完整走一次分析流程,把每个指标的判读阈值记成自己的速查卡。

一、RTSP信令分析

关键过滤:

rtsp                # 显示RTSP信令
          rtsp.request.method == "SETUP"    # 媒体传输建立
          rtsp.request.method == "PLAY"     # 播放控制
          rtsp.response.status == 200       # 成功响应

二、RTP流深度分析

Wireshark内置RTP分析工具:Telephony → RTP → Show All Streams

核心指标解读:

指标正常范围异常表现
Jitter(抖动)< 30ms> 50ms导致卡顿
Packet Loss(丢包)< 1%> 3%明显花屏
Delta(ms)稳定20/40ms波动大表示网络不稳定
Out of Order0>0表示乱序严重

三、卡顿诊断流程

  1. 时间戳分析:检查RTP timestamp是否连续,使用rtp.timestamp过滤
  2. 带宽评估:Statistics → IO Graph查看码率是否超过网络带宽
  3. 关键帧检查:确保SPS/PPS在GOP开头正确发送
  4. TCP vs UDP:RTSP over TCP时检查tcp.analysis.retransmission,UDP时关注丢包

四、实战案例:HLS转RTSP延迟高

现象:摄像头RTSP流延迟5秒以上。
抓包发现:RTP时间戳与当前时间偏差大,且存在大量RTCP Receiver Report显示丢包率15%。
优化:调整编码器GOP大小从250帧改为50帧,延迟降至800ms。

推流端正常但播放卡顿,该在哪一端抓包?

两端都抓、时间对齐:推流端抓出口验证发流完整,播放端抓入口验证收流质量。若推流端无丢包而播放端丢包率高,问题在传输链路(CDN/运营商);两端一致地差,则问题在源站编码或推流参数。

Wireshark 能直接看 H.264/H.265 裸流吗?

能解析 RTP 封装层(NALU 分片信息),但不解码渲染画面。看画质马赛克需要把 RTP 流导出(RTP Stream Export 或 mp4 封装工具)后用 VLC/ffplay 播放。Wireshark 负责"传输质量",播放器负责"画面体验",两者互补。

学习路径与延伸阅读

流媒体分析的核心竞争力是"分层数据读法":先通过 零基础入门教程掌握工具基础,再学 TCP 协议分析理解传输层行为,然后精读本篇的 RTP/RTCP 质量指标体系,最后配合 网络故障排除指南形成完整方法论。实际工作中建议把"三图对齐法"(IO 图、流分析、TCP 流图)做成检查清单,每次卡顿投诉按单走查,结论质量和排查速度都会大幅提升。

实操要点小结

视频流诊断建议固定三张图:I/O Graphs 看吞吐曲线是否有周期性塌陷、RTP Stream Analysis 看丢包抖动的时间分布、TCP 流图看重传是否集中在特定方向。三图对齐同一时间轴后,"卡顿瞬间发生了什么"基本可以直接读出来——是运营商侧丢包、WiFi 干扰还是服务端出流不稳,各有特征波形。

RTSP 交互层的问题常被误判为网络故障:DESCRIBE 返回 403/454 说明鉴权或会话过期,PLAY 前的 SETUP 没拿到正确 transport 参数会导致后续 RTP 走错端口。先过滤 rtsp.status_code 确认信令全通,再分析媒体流,可以少走很多弯路。

常见问题

视频卡顿应该先看哪几个指标?

按链路分层排查:传输层看 tcp.analysis.retransmission 与 rtp.lost 的量级;RTP 层打开 Telephony → RTP → Stream Analysis,重点看丢包率、乱序率和抖动(Jitter)曲线。丢包率 >2% 或抖动持续 >30ms 基本就会产生肉眼可见卡顿。

RTSP 交互流程在 Wireshark 里怎么快速定位?

过滤 rtsp 后按时间轴看 OPTIONS → DESCRIBE → SETUP → PLAY 的顺序:DESCRIBE 返回 200 的 SDP 里带 track ID 和传输参数,PLAY 之后才真正走 RTP 媒体流。若 DESCRIBE 返回 4xx,问题在会话协商而非网络。

RTCP 包有什么用?

RTCP 是 RTP 的伴生控制协议,周期性携带质量报告:SR(Sender Report)含发送统计,RR(Receiver Report)含接收端实测的丢包与抖动。分析卡顿时优先看 RR——它是播放端真实体验的直接证据,比抓流端统计更有说服力。
